あらゆる種類の管の調査
-

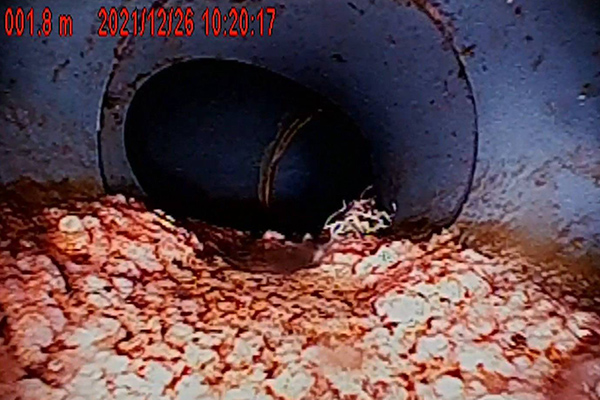

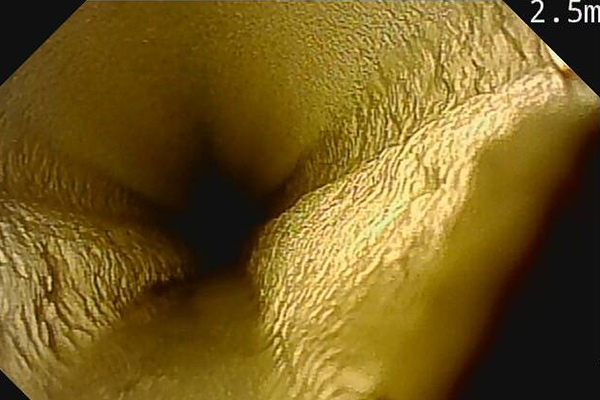

汚水管の尿石付着
-
温泉鉱物系のスケール
-

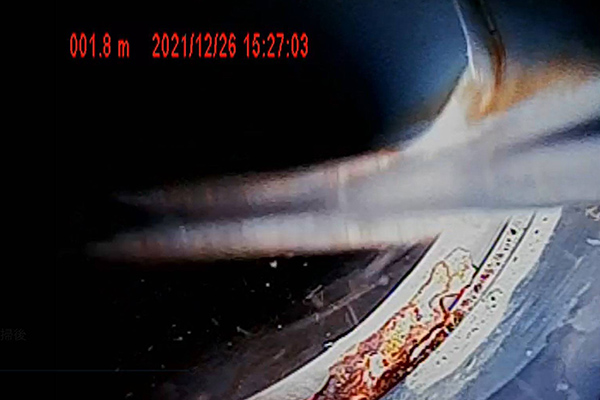

他社による施工で抜けなくなった洗浄ノズル
-
配管の勾配不良
-

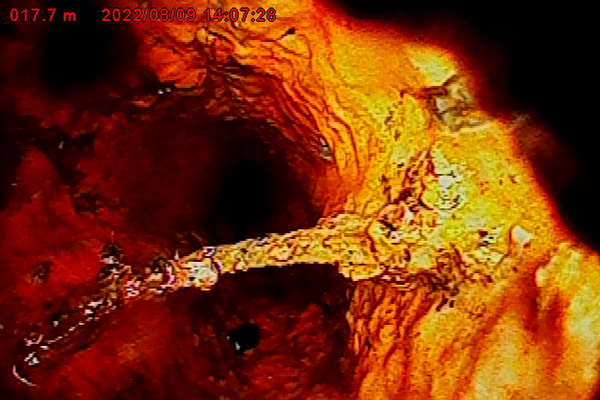

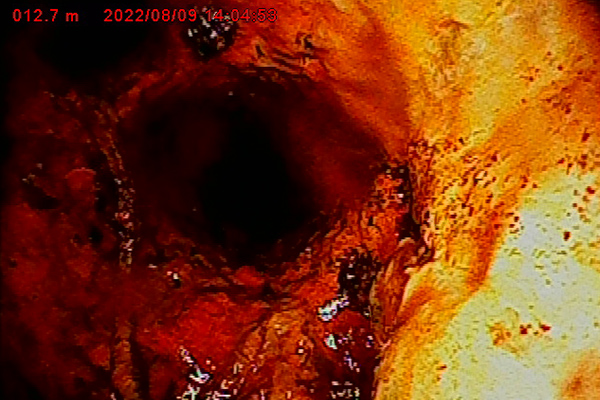

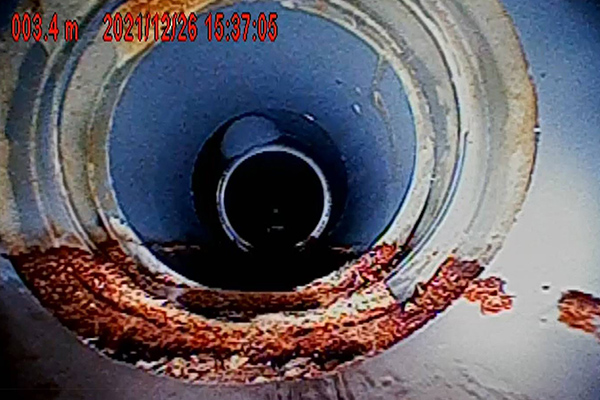

鉄製配管のサビコブ
-

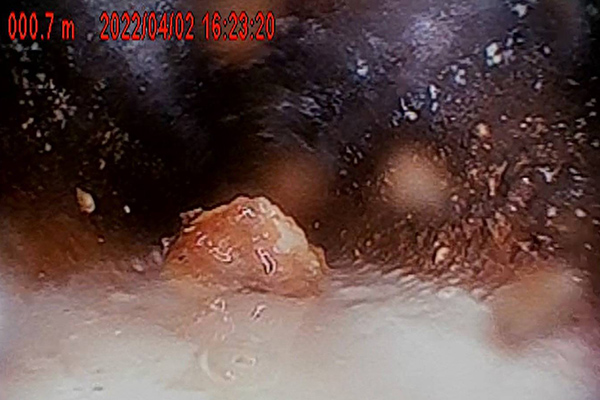

配管内の蓄積異物
-
排水管の洗浄後の確認
-
配管のズレ水漏れ
-
縦排水管の汚れ状況
使用機材

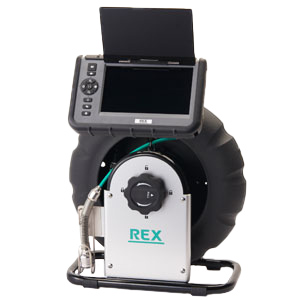

最新の高性能カメラ レッキス 440319 Gラインスコープ2810 仕様
| 寸法/質量 | 490(W)x450(D)x60(H)mm/2.2kg |
|---|---|
| 電源 | リチウムイオンポリマー電池 AC100V 50 / 60Hz (2時間充電で約4時間使用可能) |
| 動作温度 | 0℃～55℃ |
| （カメラヘッド） サイズ/適応管径 |
φ28 / φ30～φ110mm |
| （カメラヘッド） 曲管通過能力 |
90°エルボ2箇所程度(φ40～) ※管内のバリ、異物、変形等の条件により異なります。 |
| （カメラヘッド） 防水構造 |
水中形防水構造 JIS-IP68 水深10m |
| （カメラヘッド） 照明 |
白色LED 8灯 |
| （カメラケーブル） 径 / 長さ |
φ6.0 / 10m(有効長9m) |
| （カメラケーブル） 最小曲げ半径 |
R100(常温にて) |
| （レンズ） 画角 |
150.8°(対角) |
| （カメラ部） TV方式 |
NTSC方式準拠 |
| （カメラ部） 撮像素子 |
30万画素 |
| （モニタ） LCDモニタ |
3.5型TFTカラー液晶 |
| 静止画像形式 | JPEG形式 VGA(640×480ピクセル) |
| 映像形式 | MPEG形式 QVGA(320×240ピクセル) |
| 保存媒体 | SDカード |
最新の高性能カメラ レッキス GラインスコープR3032 / GLS-R3032 仕様
| 適応管径 | φ32mm~φ110mm |
|---|---|
| 曲管通過 | φ40（90°エルボ2箇所） |
| カメラヘッド/径 | φ30mm |
| カメラケーブル/径 | φ6.6mm |
| カメラケーブル/長さ | 32m（有効長30m） |
| 防水構造 | 水中形防水構造 JIS-IP68 水深10m |
| 照明 | 白色LED10灯 |
| 映像形式 | MPEG形式 |
| 静止画像形式 | JPEG形式 |
| 動作温度 | 0~45℃（バッテリー駆動時） 0~40℃（ACアダプター駆動時） 0~60℃（カメラヘッドとケーブル） |

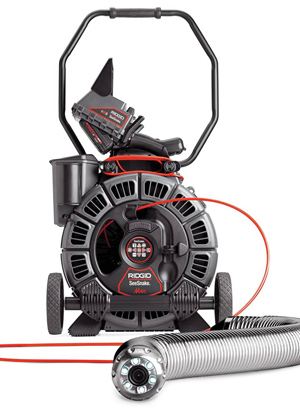

最新の高性能カメラ シーススネイクマックス / rM200 仕様
| 適応管径 | φ38～φ150mm |
|---|---|
| カメラヘッド/径 | φ25mm |
| カメラケーブル/長さ | 60m |
| 防水深度 | 69m |
| ゾンデ | 512Hz(カメラヘッドに内蔵) |
| 照明 | LED6灯 |
| ディスプレイ | 5.7インチカラーLCD |
| 録画形式 | DVD（DVD‐R、DVD+R、DVD‐RW、DVD+RW、DVD+R DL） |
| 解像度 | 320 x 240 |
| 重量 | 15.4kg |
| 外寸 | 530mm x 350mm x 610mm |
| 動作温度 | 1℃～54℃ |

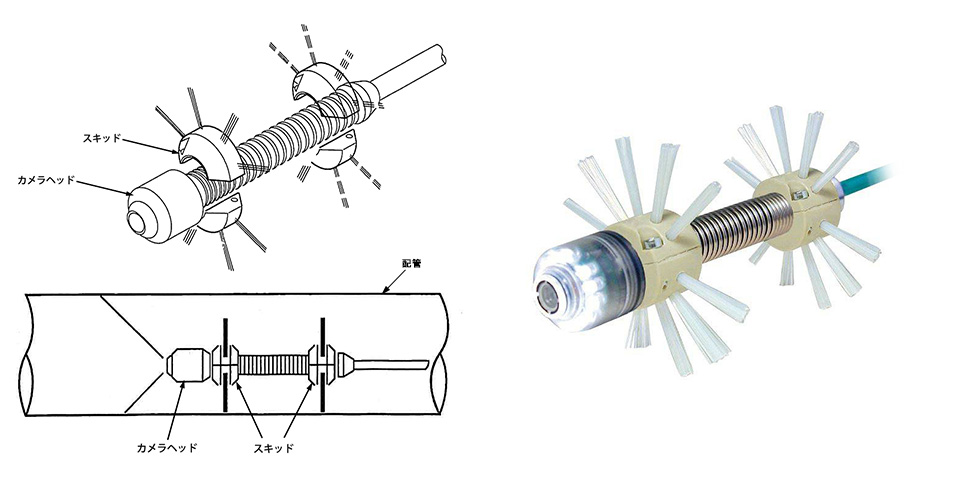

スネークスキッド撮影工法とは

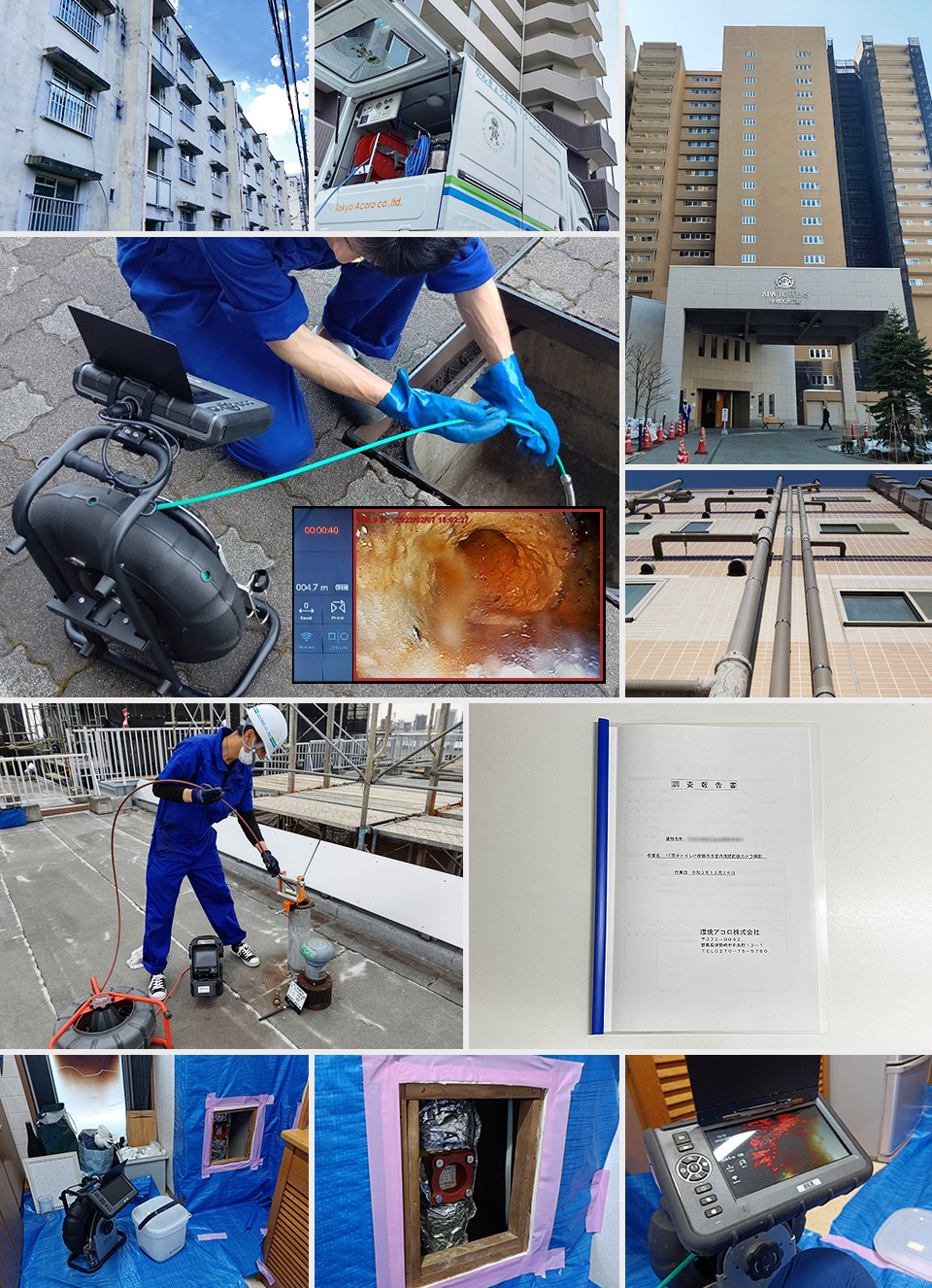

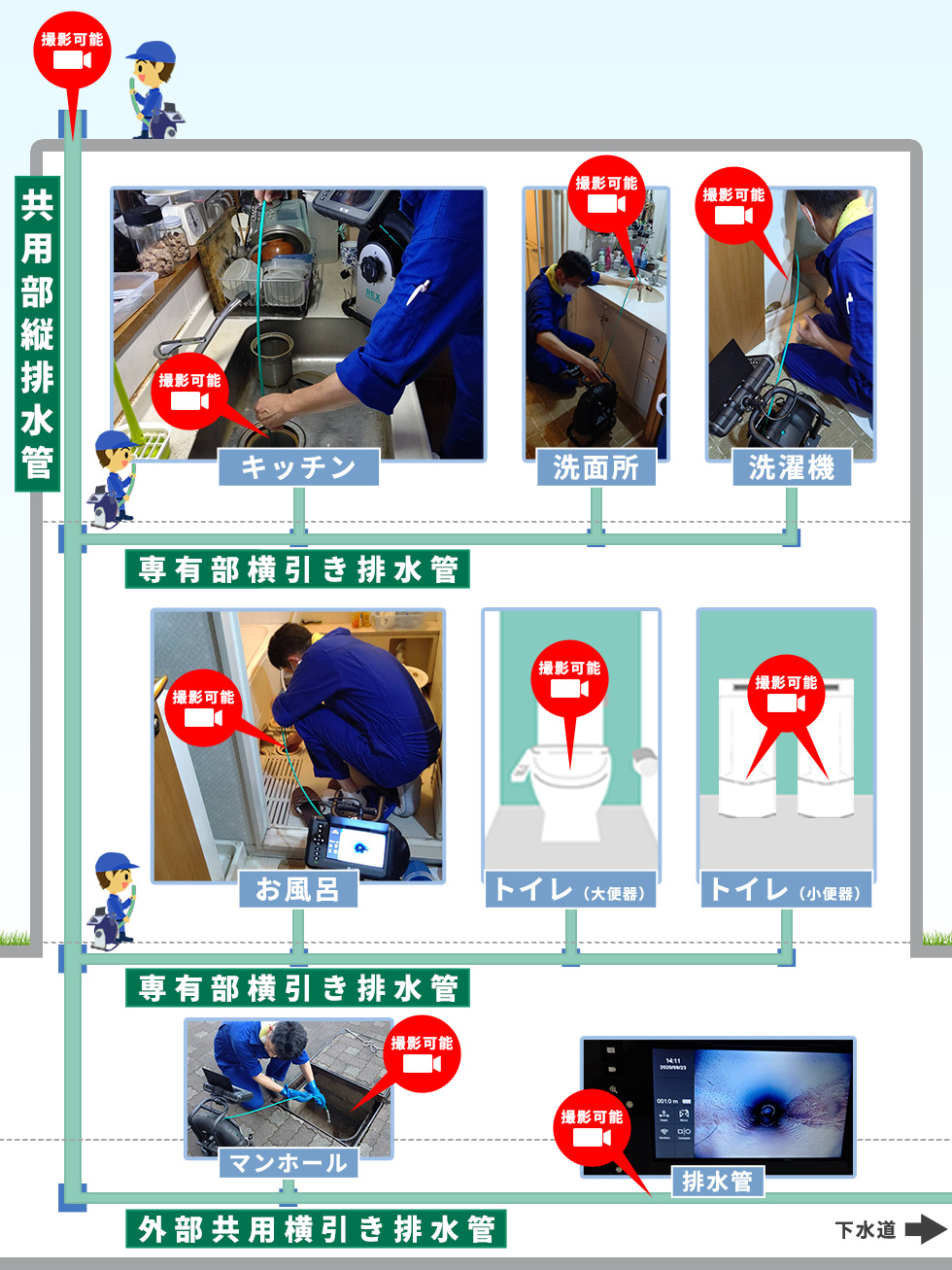

マンション等の縦排水管のカメラ調査動画
調査報告書

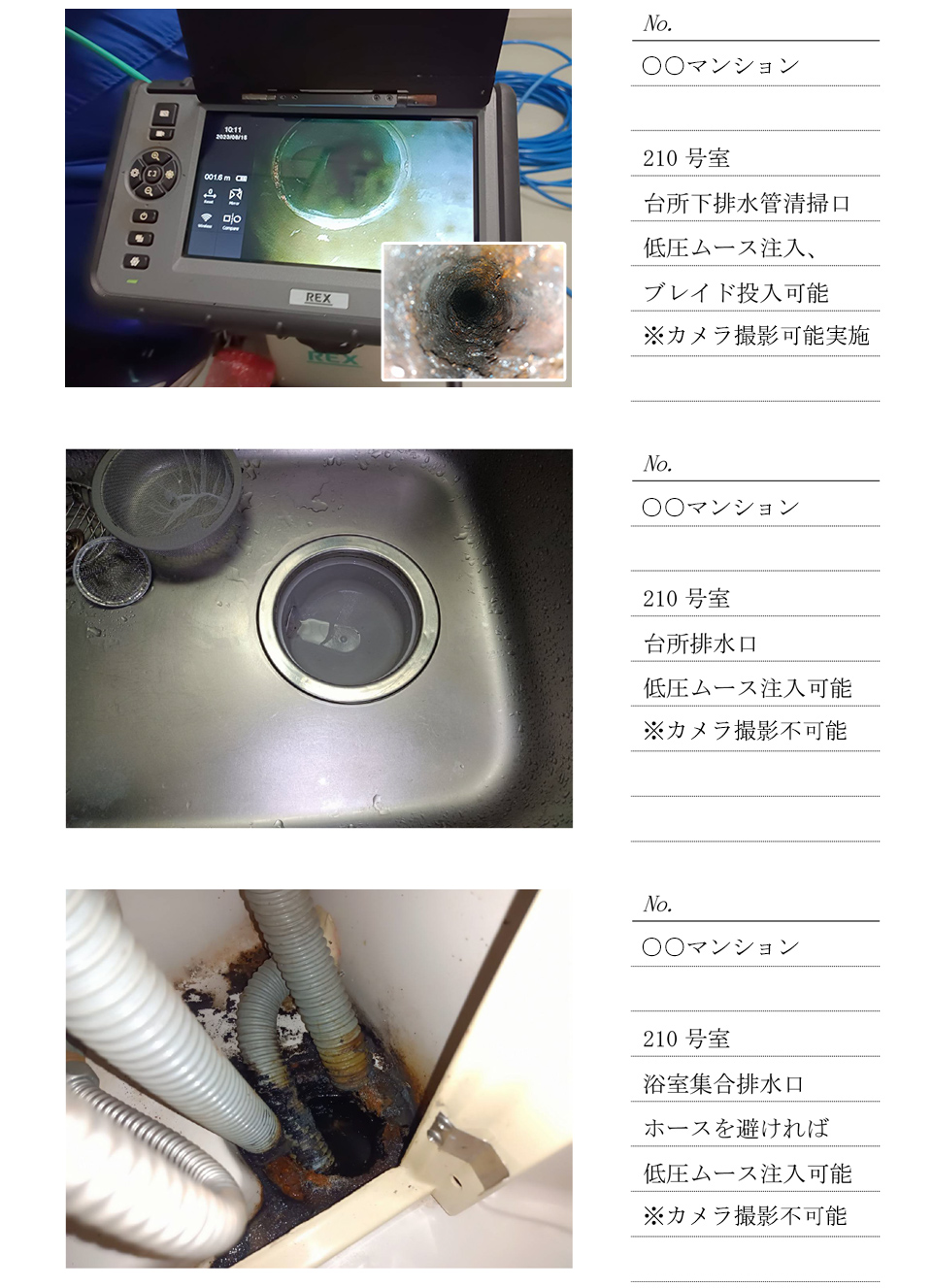

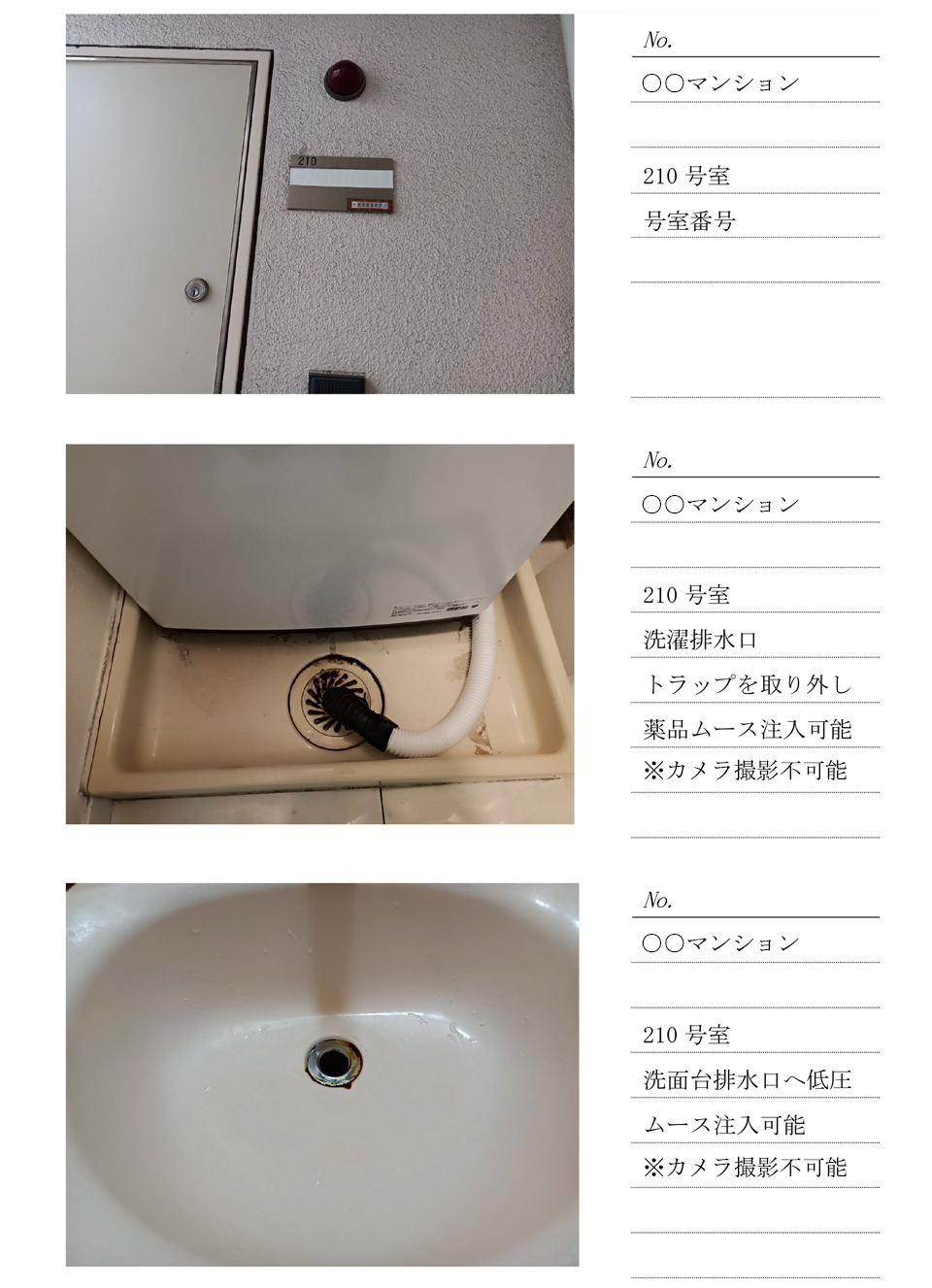

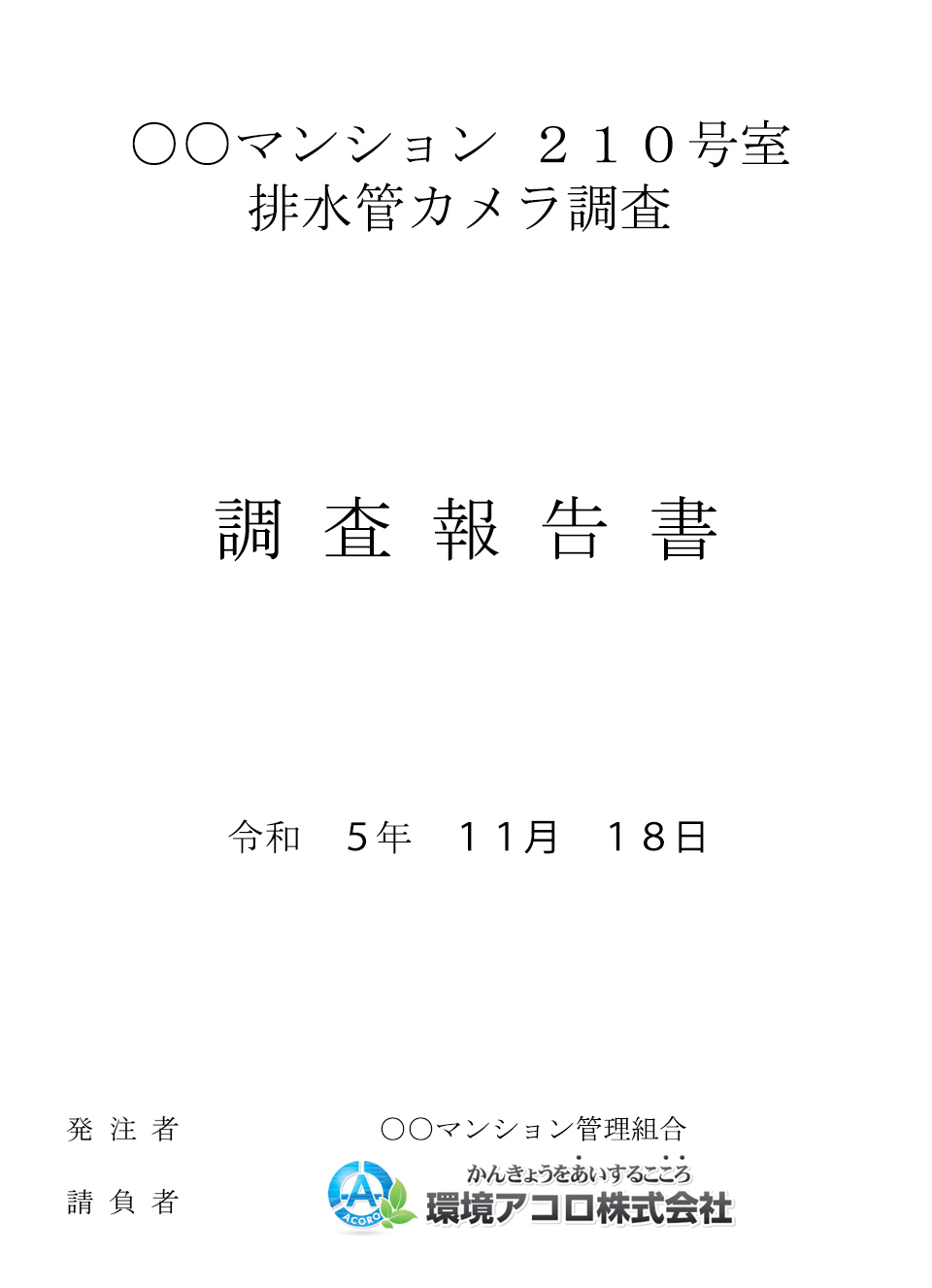

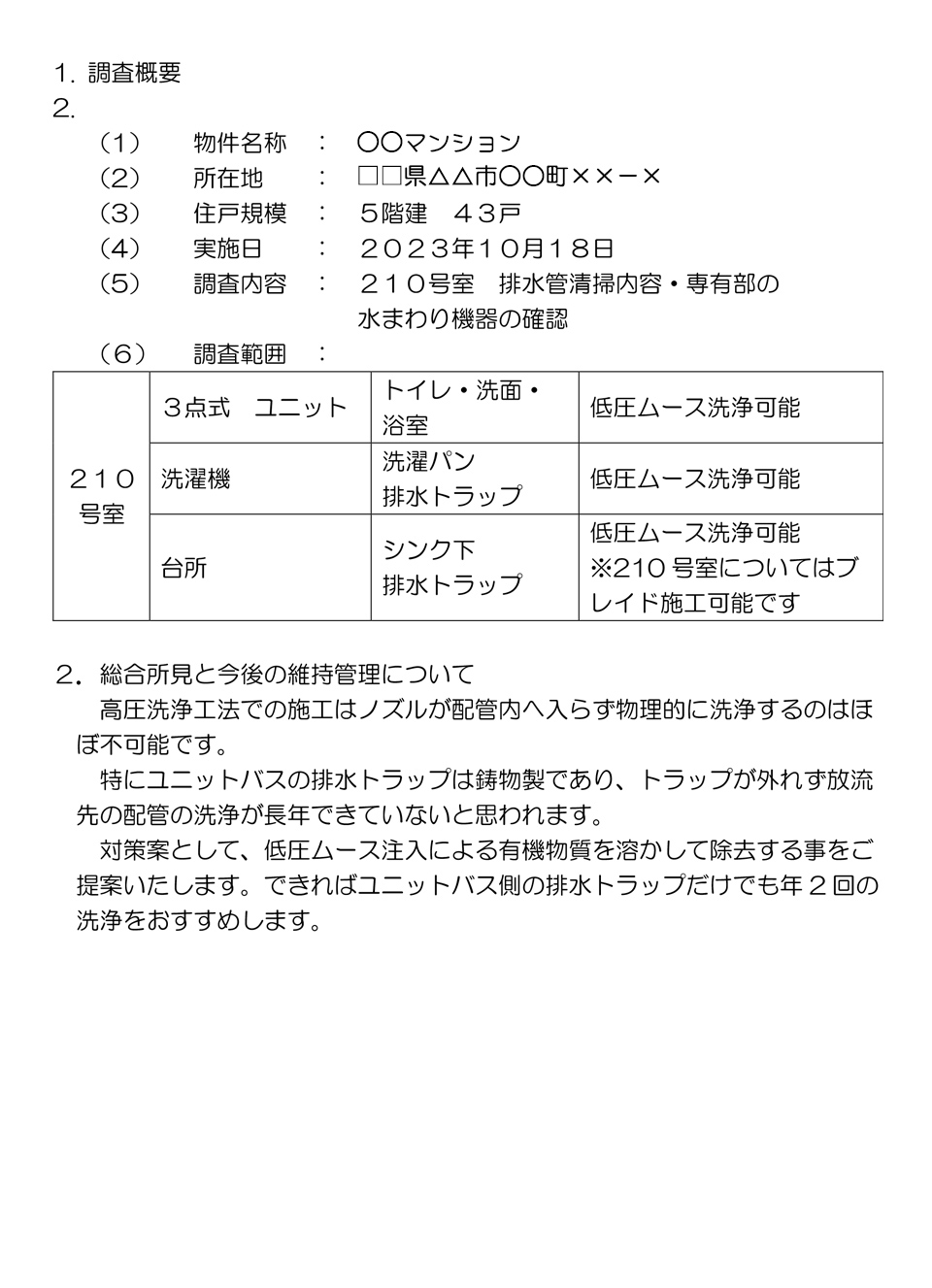

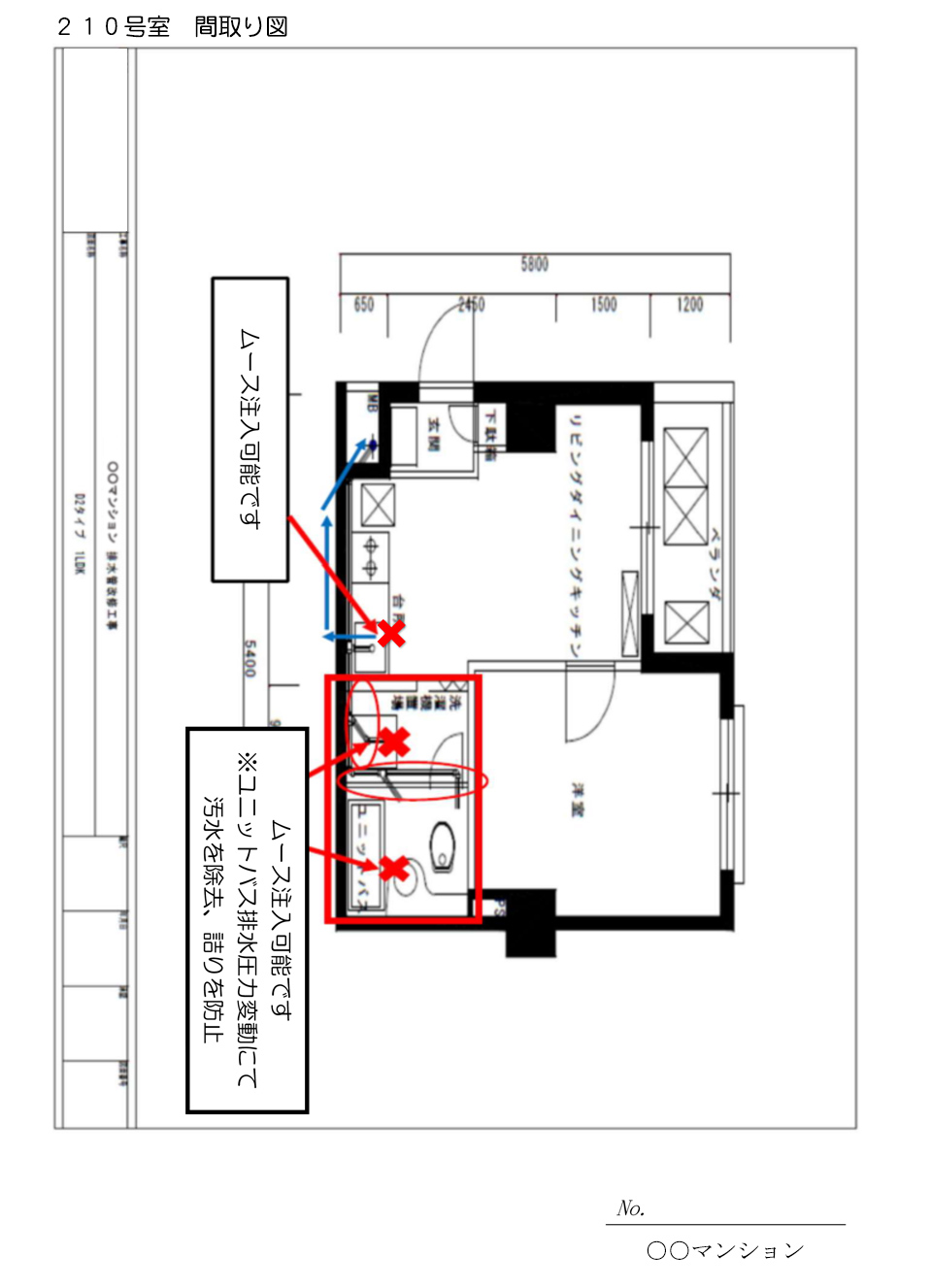

カメラ調査報告書の一例です（クリックで拡大）
